產品詳情/Details

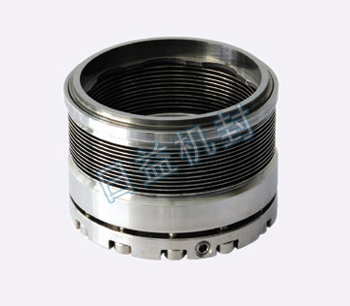

RY69型機械密封

 應用工況


          高溫焊接金屬波紋管系列在高溫化工流程及煉油工業上


     已成功應用多年歷史。常用于高溫?zé)N類、熱傳導油及化工高溫


     介質。適用于離心泵、齒輪泵等旋轉軸設備。


        材料組合


          壓力:真空至20bar(單波片) 真空至69bar(雙波片)


          溫度:75℃~+425℃ -100oF~+800 oF


          (使用的靜密封為柔性石墨)


          轉速:25mps


結構特點


   焊接金屬波紋管波片替代彈簧作為更均衡的修補部件,徑向尺寸小、無堵塞,能輸送較高粘度,含較大比例顆粒的工況。


   無推進式二次密封,避免靜密封對軸或軸套的磨損及二次密封的提前失效。


   波紋管的波片內徑具有45o斜角,有利于避免應力集中,從而延


 長使用壽命。


   靜密封采用柔性石墨取代橡膠件,這使密封的耐溫性能提供至


 425℃。高溫69系列密封性能及試驗均符合API682標準C類密封的


 規范。

?
