RY600

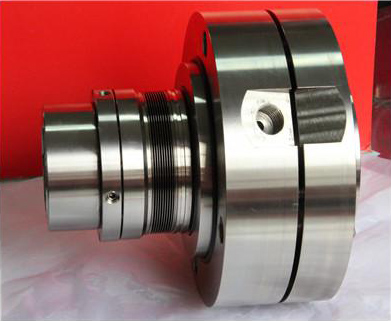

RY600系列高溫波紋管集裝式機械密封

RY600系列為單端面、靜止型、焊接金屬波紋管集裝式密封。專為高低溫介質而設計的典型密封,完全符合API682的密封要求。端面優化設計,受力可靠、穩定。此系列密封材質全部采用耐高溫材料制作,適用于各行業,尤其適用于石油煉制和化工行業的高溫介質輸送。

設計特點:
集裝式設計保證密封工作狀態的準確性,安裝方便快捷,消除人為安裝誤差.
標準化設計完全符合API682C型要求,同時壓力使用范圍更大。
獨特動環設計消除機械力對端面平面度的影響.
應力分解設計波紋管內圓采用45°角,最大限度分解內孔焊茹應力,耐壓能力高。
端面設計優化利用有限元分析,綜合溫度、壓力的影響,優化端面結構,達到低泄漏排放。
強制內冷急冷水套結構,利用軟化水或低溫蒸汽對密封環境進行溫度控制。
法蘭、螺釘連接穩固可靠.
平面密封墊片 材料性能優良,密封可靠性高

性能參數:
每項參數均為各型密封中最高或最低值
壓力:0~2.5 Mpa(單片);
0~5.5 Mpa(雙片)
溫度:-75℃ ~400 ℃

尺寸范圍:
公制24~100mm 英制 1″~4″
